2018年05月31日

1面完成!

 昼休みホームセンターで回し易そうな精密ドライバーを買ってきました。

 めっちゃ作業効率向上しました。で、


 下穴あけ完了。次は遮音材を2枚貼っていきます。


 次は2層目の吸音材ニードルフェルトを2枚貼っていきます。


 気のせいかも知れませんが、ニードルフェルトが伸びていたので50cmほど切りました。あと、作業をしていると細かいホコリがたちます。次はマスクをしながら作業をしたいと思います。上から蓋をする意味でも3層目のソネックス吸音材はマストアイテムです。貼っていきます。


 1面完成です。かなり分厚いです。初めてにしては良い出来じゃないかと感じました。明日はこれをMDX-40に敷いて行きたいと思います。

にほんブログ村 その他趣味ブログ 趣味の工作へ にほんブログ村 オヤジ日記ブログ 40代オヤジへ
おっ!と思ったらクリックお願い致しますm(_ _)m


posted by こくう at 22:37| Comment(0) | [DIY] 防音ボックス製作 | このブログの読者になる | 更新情報をチェックする

2018年05月30日

MDF意外と硬い

 今日はMDFに線を引き、木ネジをねじ込みやすくする為の下穴をあける事にしました。
 MDF意外と硬い…。精密ドライバーで回しているので力を入れづらいというのもありますが硬い…。板を組んだ状態でこの作業をやっていくと惨事確定だと痛感しました。何かリーマのハンドルもしくはラチェットレンチ的なモノがあった方が確実だと感じました。という事で、今日は穴を一つあけて終了…。

にほんブログ村 その他趣味ブログ 趣味の工作へ にほんブログ村 オヤジ日記ブログ 40代オヤジへ
おっ!と思ったらクリックお願い致しますm(_ _)m
ラベル:木ネジ
posted by こくう at 23:23| Comment(0) | [DIY] 防音ボックス製作 | このブログの読者になる | 更新情報をチェックする

2018年05月29日

ソネックスの吸音材が届く

 昨日に引き続き遮音材を切るという作業を行いました。結構時間掛かるかな…と思いながら作業をしましたが、意外と早く終わりました。昨日切った遮音材をガイドにしてニードルフェルトもさくっと切りました。ニードルフェルトはカッターで切れなかったのでハサミで切りましたが、2回切るとカット面が崩れてバラけるので1回で決めれるように慎重に切ります。
 トップに貼るソネックス吸音材も今日届きました。
 ディテールが素晴らしい。効果がなくても良いと思う位良い感じです。

 で、遮音材2枚、フェルト2枚、ソネックス1枚分を切る事が出来ました。早速、MDFに貼って行こうと思い両面テープを貼っている最中に気付きました。木ネジの下穴をMDFに予めあけておいた方が組んで行く時に楽(惨事になりにくいと思われ…)だと。という事で明日は下穴をあけて行きたいと思います。


にほんブログ村 その他趣味ブログ 趣味の工作へ にほんブログ村 オヤジ日記ブログ 40代オヤジへ
おっ!と思ったらクリックお願い致しますm(_ _)m
ラベル:ソネックス
posted by こくう at 22:27| Comment(0) | [DIY] 防音ボックス製作 | このブログの読者になる | 更新情報をチェックする

2018年05月28日

遮音材を切る

 今日は底板に線を引いて遮音材を1枚分切るだけで果てました。ここまで大きいと水平、垂直に切れないですね。底板に関しては、ダストボックスがあるから音は直接的に来ないと思われるので、遮音材とフェルトは2枚重ね、ソネックス吸音材1枚で行こうと思います。振動をある程度吸収出来たらOKです。このシートの外形を基準にして、他のシートも切っていきたいと思います。

にほんブログ村 その他趣味ブログ 趣味の工作へ にほんブログ村 オヤジ日記ブログ 40代オヤジへ
おっ!と思ったらクリックお願い致しますm(_ _)m
ラベル:遮音材
posted by こくう at 23:02| Comment(0) | [DIY] 防音ボックス製作 | このブログの読者になる | 更新情報をチェックする

2018年05月27日

週末は忙しかった…

 昨日は予定通りロイヤルホームセンターに行き、MDFを買いつつカットしてもらいました。寸法完璧でGJです。ありがとうございました。後工程でレーザーカットをしなければならないパーツがあるので、そのデータを作ったり治具の設計をしました。

 今日は久しぶりにファブ施設に行きレーザーカット及び3Dプリンターで造形をしました。といっても2~3週間ぶりですが…。

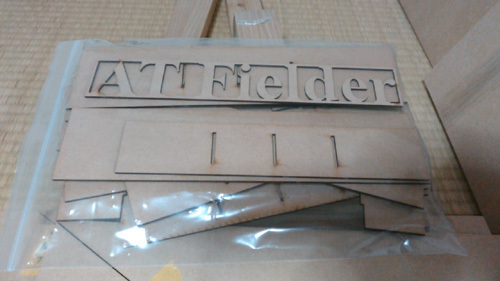

 ジッパーの中に入っているのは治具及び銘板。この防音ボックスはAT Fielder(←あのアニメのヤツ)という名前にしました(笑)。まぁ~、Cloverfielder(←映画)でも良かったんですが、内部がパニックになりそうなので…^^;

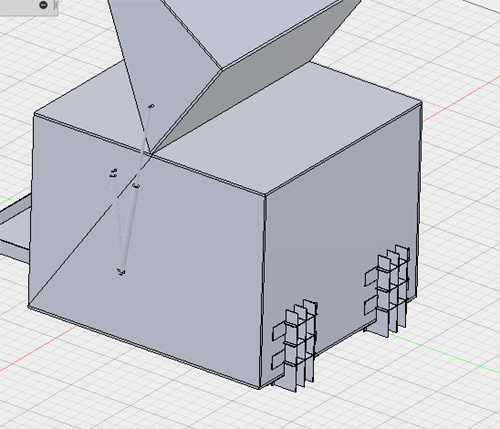

 治具は以下の図のように縦壁を仮止め出来たらなという目的で作りました。長いハタ金があればベストなんですが、この為だけに買っても邪魔だし、それだったらダメ元で作りました。ガムテープで固定します。

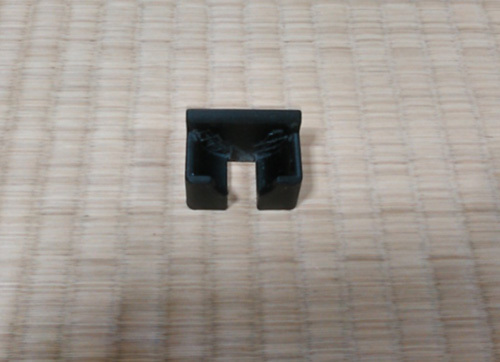

 造形品はZ0センサーのホルダーです。3Dデータはネットで落ちていたモノです。最初は自分で設計しようと思っていましたが、この落ちていたデータの出来が素晴らし過ぎて(ファブ施設もこれを造形してMDX-40Aに付けてましたね)もうこれで良いだろうという事で即造形しました。

 今週はCNCをお休みしてMDFに吸音材を貼り付ける作業をして行きたいと思います。


 長いハタ金あるんだ…。
