2018年05月18日

防音ボックスの構造決め

 今日はざっくりと防音ボックスの構造、外寸決めをしました。
 ボックスの材質はMDF板厚15mmを考えております。もちろん、内側には吸音材を貼っていきますが、その辺はまだ決めていません。結構難しいなと感じたのが、ガススプリングの位置決め。どう配置するかでドアの可動範囲が全然変わってくるから、出来るだけ可動範囲が広くなるように配置したつもりです。この配置で125°(ストロークは300mm)ドアが開くように設定しました。本当は重心を考えて配置すべきですが、ガススプリングの力が強いので大丈夫でしょう。明日は、細かい所を詰めていきたいと思います。

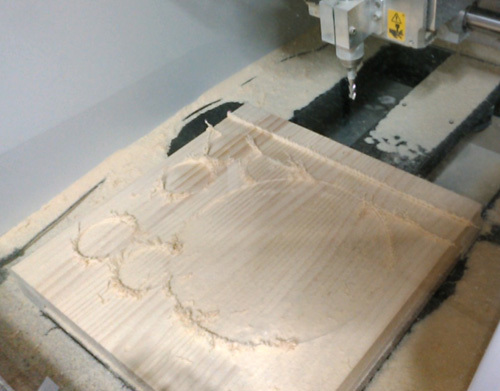

 CNCの方は1.5時間掛けて横溝を掘りました。これは先が見えない…。早く防音対策をしないと感じた今日この頃です。
