2018年07月31日

遊星歯車製作8

今日は太陽歯車を抜いてみました。


 以上です…。

にほんブログ村 その他趣味ブログ 趣味の工作へ にほんブログ村 オヤジ日記ブログ 40代オヤジへ
おっ!と思ったらクリックお願い致しますm(_ _)m


ラベル:CNC 太陽歯車
posted by こくう at 23:15| Comment(0) | [CNC] 遊星歯車製作 | このブログの読者になる | 更新情報をチェックする

2018年07月30日

遊星歯車製作7

 今週は恐らく同じような画が続きます。


 溝を掃除してみました。突っ切る時に両面テープも削っているのでなかなか溝の中の切子を綺麗に取り除けないです。


 表面に若干細かいバリが出ています。軽くヤスったら取れるレベルだと思うので現時点では余り気にしない事にします。

にほんブログ村 その他趣味ブログ 趣味の工作へ にほんブログ村 オヤジ日記ブログ 40代オヤジへ
おっ!と思ったらクリックお願い致しますm(_ _)m
ラベル:バリ CNC
posted by こくう at 22:45| Comment(0) | [CNC] 遊星歯車製作 | このブログの読者になる | 更新情報をチェックする

2018年07月29日

遊星歯車製作6

今日も遊星歯車の製作を続けます。

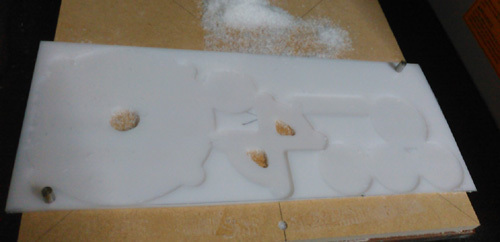

 穴をあけました。右側3つ並んだ穴の大きさの所にベアリングがハマるんですが、クリアランスが大きく実際に入れてみるとスカスカでした。木材と同じ感じでクリアランスを設定しましたが、そもそもそれが間違いで、樹脂は木材のような繊維質じゃないので単純に精度が出るという事だと感じました。やってしまった事はしょうがない。まぁ~、薄い紙でも挟んで調整します。

 昼から外出して夕方ちょっと作業を進めました。


 突っ切って遊星歯車1個完成です。この画を見る限りスムーズに回る気が全くしないのですが…^^; 早く外してじっくり見たい所ですが止めておきます。

にほんブログ村 その他趣味ブログ 趣味の工作へ にほんブログ村 オヤジ日記ブログ 40代オヤジへ
おっ!と思ったらクリックお願い致しますm(_ _)m
ラベル:CNC 遊星歯車
posted by こくう at 23:16| Comment(0) | [CNC] 遊星歯車製作 | このブログの読者になる | 更新情報をチェックする

2018年07月28日

遊星歯車製作5

 灯籠を先行させたいと言いましたが、最終的に歯車から先に作る事にしました…^^; 今日、ジュラコン(POM)が届きましたので、早速切り出す事にしました。

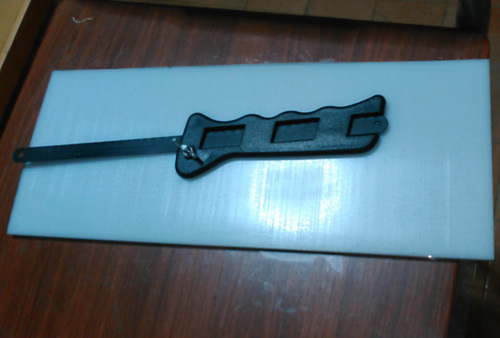

 セリアののこぎりで切りました。100均に行けば何でも売っているのでありがたいですね。でも、5mm厚でしたが結構疲れましたよ。

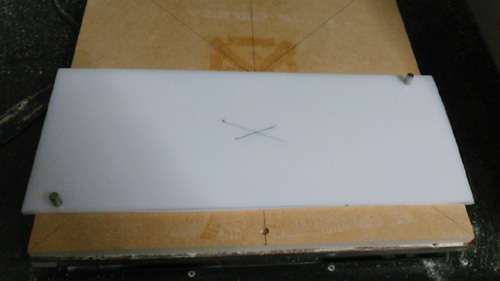

 ネックになるのがジュラコンを接着出来るかどうかでしたが、意外とガッチリ接着する事が出来ました。両面テープはNW-510を使用しました。念の為、平行ピンで物理的に固定します。でも、最終的に突っ切るのでやはり接着がネックになります。

 ジュラコンは初めて削るので緊張しました。樹脂なので回転数は低めの5000rpmから始めました。6500で良い感じになり7000だと音が大きくなったので、6500rpmにしました。F300。Φ6エンドミルで削りましたが、そこそこ音が大きかったのでやはりもう寿命かなと感じました。


 今日の所は面出しをして終了です。現時点でちゃんと歯車が回るように削れるか自信無さめ…。

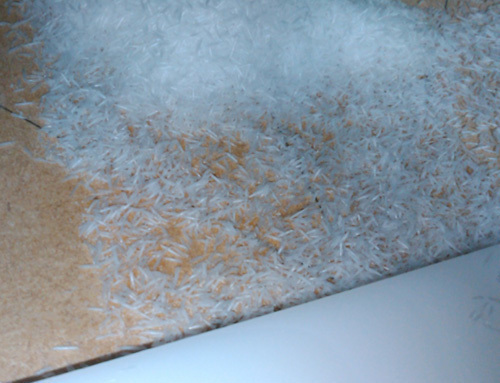

 切子はこんな感じです。比較的大き目でさらさら感があるので扱いやすそうです。

P.S.台風来てるかい?(来なくて良いけど…)

にほんブログ村 その他趣味ブログ 趣味の工作へ にほんブログ村 オヤジ日記ブログ 40代オヤジへ
おっ!と思ったらクリックお願い致しますm(_ _)m
posted by こくう at 22:55| Comment(0) | [CNC] 遊星歯車製作 | このブログの読者になる | 更新情報をチェックする

fusion360不具合対応2

 昨日はまたfusion360アップデート失敗したのでその対応をしていました。何故か99%で止まってしまうので、何でかな~と前の覚え書きを見ながら復元をしましたが、その過程で原因を特定出来ました。ウイルスセキュリティーソフトでした。身代金ウイルス防御という事でブロックされていた事が判明しました。とりあえずfusion360を許可リストに加えましたが、ブロックするんだったらもう少し早い段階でブロックして!寸止めは止めて(ログ関係がバクったと思うから)と思った今日この頃です。
