2018年07月12日

遊星歯車製作1

 数年に1度のペースで歯車系を設計したくなる年頃です。今回は遊星歯車にチャレンジしてみたいと思います。遊星歯車は外周の内歯車と中央の太陽歯車及び太陽歯車の周囲に位置する遊星歯車で構成される機構です。

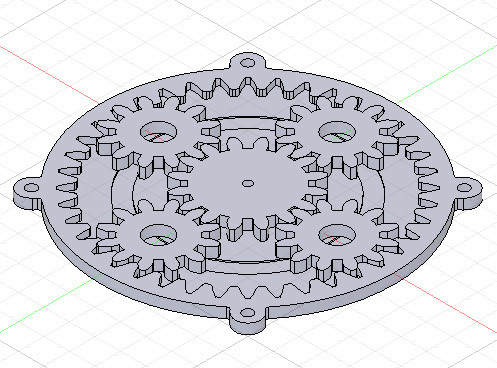

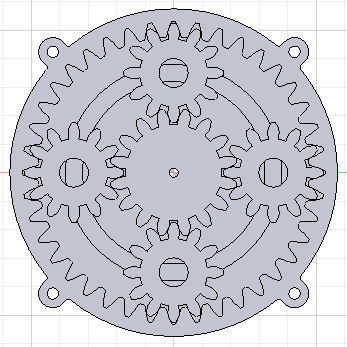

 遊星歯車の歯数は12、太陽歯車が16、内歯車が40で設計しました。一応、歯の形状はインボリュート曲線を用いています。インボリュート干渉とかトロコイド干渉というような現象が発生する場合があるらしいので、そうならないように設定したつもりです。

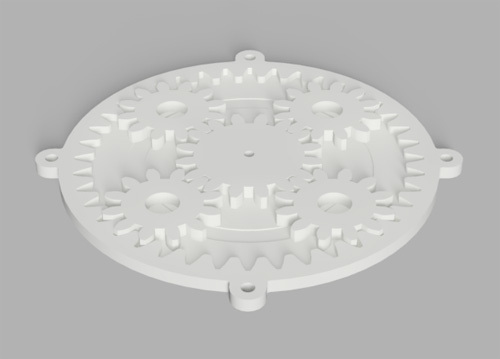

 とりあえず、レンダリングという事で材料はジュラコン(POM)を考えておりますが、もうちょっと乳白色だったと思います。CNCで削りだし最終的にハンドルを付けてグリグリ回せるようなモノにしたいと思うので、明日以降その辺の構造を詰めて行きたいと思います。

にほんブログ村 その他趣味ブログ 趣味の工作へ にほんブログ村 オヤジ日記ブログ 40代オヤジへ
おっ!と思ったらクリックお願い致しますm(_ _)m


posted by こくう at 22:38| Comment(0) | [CNC] 遊星歯車製作 | このブログの読者になる | 更新情報をチェックする
×
