2018年08月04日

遊星歯車製作11

 昨日で小物系は全て突っ切る事が出来ました。

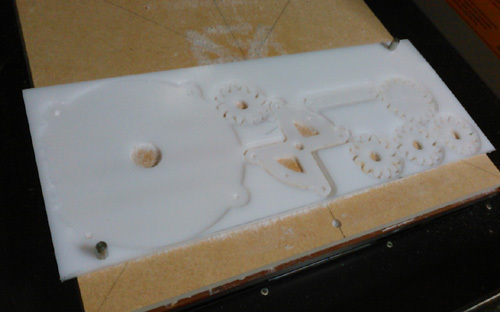

 今日は大物の内歯車を削っていきます。その前にワーク左側が内歯車になりますが、一部加工されていない所があります。たまにやってしまうんですが、加工範囲を超える所に配置してしまった為にこうなりました。なので…

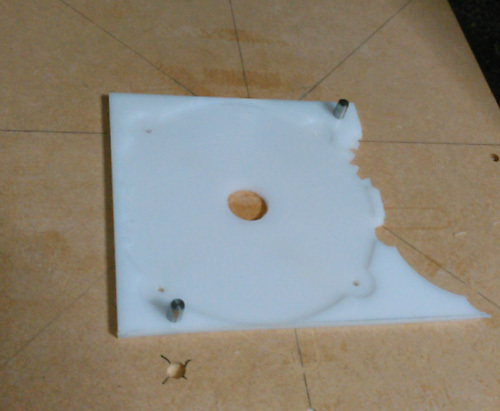

 一度ワークを外し、内歯車の所だけ切り出して中央に配置します。もう雑…。


 加工されていなかった部分だけ削ります。外形のRがズレていないので、とりあえずOKだと思います。


 歯車部を加工しました。とりあえずそこに太陽歯車、遊星歯車を入れてみると、
入らないじゃないか!

 まずは寸法を当たってみたいと思います(←最初にやろうぜ)。バックラッシュを設定しなかったからかな??

にほんブログ村 その他趣味ブログ 趣味の工作へ にほんブログ村 オヤジ日記ブログ 40代オヤジへ
おっ!と思ったらクリックお願い致しますm(_ _)m



ラベル:CNC 歯車
