2018年11月02日

シャチホコ製作4

今日はシャチホコ製作を進めました。


 シャチホコ製作3でも載せたこれですが、レジンキャストをしたいと考えております。レジンキャストは今回で2回目になりますが、前回は3Dプリンターで造形したモノを原型として、それでゴム型を製作して成型する形を取りました。今回はゴム型の型を切削で製作して、その型でゴム型を取り、成型するという形を取りたいと思います(非常にややこしい…)。CNCの醍醐味の一つとして型を作れるというのがあると思うので(金型だったらもっとときめくんですが…)、切削で製作チャレンジしてみます。

 径の大きい通路からレジンを流し込み、それ以外の径の小さい所は空気穴になっています。空気穴をあけておかないとレジンが流れ込みません。ロート形状になっているのは、あえてそこにレジンを溜める為です。完全にレジンを充填させる為には多めに入れる必要があります。最後辺りは空気穴からレジンが出てきます。ストレート形状にしていると、どばどば外にあふれてきて最終的に固まるので後始末が大変です。なので、ロート形状にしてなるべく溜まるようにしています。入れる量が少ないと充填不足で残念な結果になり、雑に入れると気泡が残った状態で固まってしまい巣だらけになってしまうので、丁寧かつスピーディーにする必要があります。

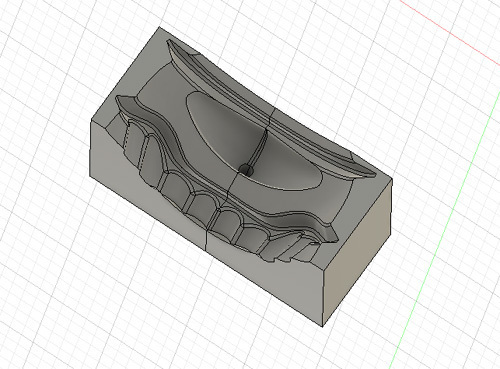

 シャチホコ製作3で歯の部分がアンダーになっており考える必要があると言いましたが、この対策として置き駒?を利用したいと考えております。


 歯科にあるあれみたいです(笑)


 こんな感じになります。多分これで良いと思います…。
