2018年12月23日

キタッコ製作8

 今日はキタッコ製作を進めました。



 Φ1Fエンドミルパートが終わり、仕上げ走査線加工(Φ1B)に進みます。

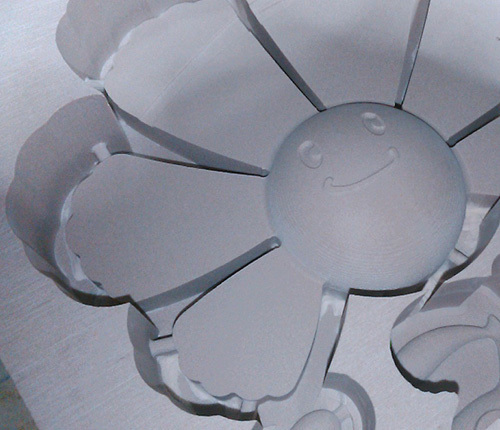

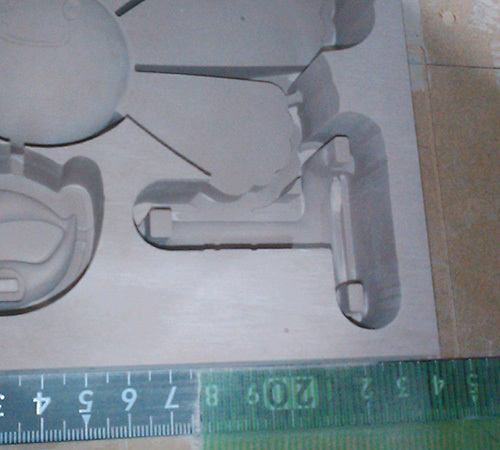

 花びら左側3枚分とお顔の仕上げをしましたが、お顔側面部に加工跡が残ってしまいました。Φ1F加工での仕上げ代の設定をミスりましたね。花びらの側面部をΦ1Fで仕上げたかったので、仕上げ代を軸方向0.1mm、径方向0mmで設定しましたが、お顔もその設定で加工しちゃったので、仕上げで側面部が削れず跡が残ってしまったと思われます。まぁ~、サンドペーパーで軽く撫でる感じでリペアしたいと思います。

 目とか口は十分削れていると思うので、追加工は無しで行きます。

にほんブログ村 その他趣味ブログ 趣味の工作へ にほんブログ村 オヤジ日記ブログ 40代オヤジへ
おっ!と思ったらクリックお願い致しますm(_ _)m


ラベル:キタッコ MDX-40 CNC
posted by こくう at 22:32| Comment(0) | [CNC] キタッコ製作 | このブログの読者になる | 更新情報をチェックする

2018年12月22日

エンクロージャー製作1

 今日は3連休の初日という事で、結構遠いカインズへ材料を買いに行きました。

 その前にどこまでやったか忘れているのでおさらいします。


 こんな設計になっています。


 加工済のパーツは左からアッパー×2、リア×2、フロント×2です。フロントとリアは杉(ニス)、それ以外はパイン材にします。板厚は15mmです。以前買ったパイン材の板厚が18mm、面出ししてから突っ切る必要がありとても難儀なので、今回板厚15mmの材料を買い直しました(エンドミルを早々潰すよりは材料を買い直した方が安いという判断です)。必要な材料はロアー×2、内部のパーツ×2、両サイドのパーツ×4になります。


 全部で2500円位です。材料は半分にカットしてもらいました。これで進める事が出来ますが、キタッコ→シャチホコ→エンクロージャーの順で行きたいので、製作は大分先になりそうです…。

にほんブログ村 その他趣味ブログ 趣味の工作へ にほんブログ村 オヤジ日記ブログ 40代オヤジへ
おっ!と思ったらクリックお願い致しますm(_ _)m
posted by こくう at 23:59| Comment(0) | [CNC] エンクロージャー製作 | このブログの読者になる | 更新情報をチェックする

2018年12月21日

キタッコ製作7

 今日はキタッコ製作を進めました。


 花びらとお顔のΦ1Fの加工が終わりました。


 何となく目の加工があまいような気もします(そんなに深く溝を入れている訳でもないので判断が難しい…)。仕上げで走査線加工した後に一度判断です。必要に応じて目の所だけΦ0.5Bでさらっても良いかなと思います。

にほんブログ村 その他趣味ブログ 趣味の工作へ にほんブログ村 オヤジ日記ブログ 40代オヤジへ
おっ!と思ったらクリックお願い致しますm(_ _)m

続きを読む
posted by こくう at 23:18| Comment(0) | 日記 | このブログの読者になる | 更新情報をチェックする

2018年12月20日

判じ絵 ハイパー

 今日は裏でキタッコ製作をしつつ、判じ絵のモデリングをしました。

 今回はスズメちゃんです。



 もう、言っちゃってるし…


 目が大きいので、くまモンと同じで顔の部分をなるべく平面的にする必要があります。では、レンダリング、ぽちっ。


 何か、目が強調されて怖いです。前回は判じ絵 超(スーパー)だったんですが、今回はハイパーです。今回は動きますよ。最初はfusion360でアニメーションを制作したんですが、CAD上でのアニメーションだったので、結構前に購入したShade3Dでアニメーションしてみました。では、アクション!



 何やってんだか…

にほんブログ村 その他趣味ブログ 趣味の工作へ にほんブログ村 オヤジ日記ブログ 40代オヤジへ
おっ!と思ったらクリックお願い致しますm(_ _)m
posted by こくう at 22:09| Comment(0) | [CAD] モデリング日記 | このブログの読者になる | 更新情報をチェックする

2018年12月19日

キタッコ製作6

 今日もキタッコ製作を進めました。たまには削っている所をパシャ。


 大は小を兼ねるといいますか、慣れてしまうと長いので削った方が楽です。


 現在削っている分で花びらは終わりです(Φ1フラットエンドミルパート)。明日は顔を削ります。

にほんブログ村 その他趣味ブログ 趣味の工作へ にほんブログ村 オヤジ日記ブログ 40代オヤジへ
おっ!と思ったらクリックお願い致しますm(_ _)m
ラベル:CNC FDX-40 キタッコ
posted by こくう at 21:49| Comment(0) | [CNC] キタッコ製作 | このブログの読者になる | 更新情報をチェックする
×
