2018年12月13日

キタッコ製作1

 今日からガンガンキタッコ製作を進めていきます。


 サクッとセッティングします。


 Φ6フラットエンドミルで削りました。もう少し下まで削れるんですが、CAMで衝突が出てしまうので、それを回避する為に上の方で止めています。衝突というよりは恐らくですが削ってはいけない所まで削れてしまうという意味だと思っています。そんな複雑な形状ではないので。

 あと、今回waves ケミカルウッドを使用していますが、削っていると樹脂の変な臭いがします。これを吸うと体に悪い感じが半端ないです(どのケミカルウッドの粉塵を吸っても体に悪いと思いますが…^^;)。やっぱ私はサンモジュールが良いです。色的にも。

 明日はΦ3フラットエンドミルでもう少し深く削っていきます。

にほんブログ村 その他趣味ブログ 趣味の工作へ にほんブログ村 オヤジ日記ブログ 40代オヤジへ
おっ!と思ったらクリックお願い致しますm(_ _)m


posted by こくう at 23:18| Comment(0) | [CNC] キタッコ製作 | このブログの読者になる | 更新情報をチェックする

2018年12月12日

キタッコ製作

 今日は一歩踏み込んだ新企画を進めて行きたいと思います。

 前々から自分が住んでいる地域のゆるキャラを製作してみたいと思っていました。私は名古屋市北区に住んでいますが、北区には『キタッコ』というゆるキャラがいます。

キタッコ .jpg

 平成23年にデザインマークが決定し、平成25年にキタッコという愛称が決定、着ぐるみがデビューしました。デザインが洗練されていますので、何となくプロの香りが漂っているように感じます。
 ちなみにこのイラストを載せるには区の許諾を得る必要があります。申請書を出し今日承認通知書が届いたので始動しました。

 で、本来の目的は、キタッコを3D化して、更にそれを製作をする事で、この無謀な挑戦をしようと駄目元で区に問い合わせをしたところ、問題ないという事だったので今回の企画に至った次第です。

 3D化するにあたり最初は頭部と体をくっ付けたデータを製作しましたが、これは流石にデザインから逸脱しているので駄目だろうなという事でボツにして、正面のデザインは守りつつ、後ろにフレームを配置してそれで頭と体を固定するという方法で提案して、OKを貰いました。

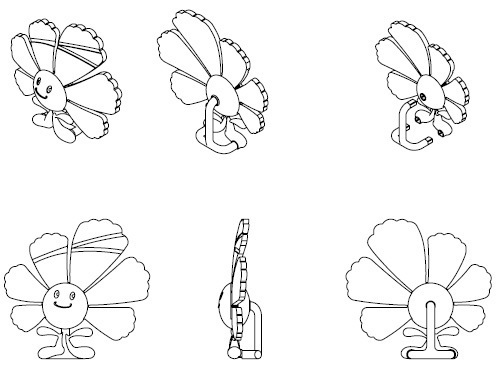

 そのときに提出した図面です。(これは3Dデータ説明用図面だから良いよね?(戦々恐々))

 製作(製造)も申請書を出す必要があるので、そちらの方も提出しました。ちなみに販売はしません。恐らくですが、キタッコの3D化は初めてじゃないかな??と思われ、ちょっとプレッシャーは感じますが完成させたいと思います。そして、キタッコを製作する事が出来て光栄に感じる今日この頃です。

 名古屋市北区のキタッコ、どうぞお見知り置き下さいませ。


 では早速、製作の方を進めて行きたいと思います。

 材料はwaves ケミカルウッド(150x150x30mm)で行きます。

 それではフロントの超高速行ってみましょう!



 大まかな流れとしましては、Φ6F負荷制御→Φ3F負荷制御→Φ1F負荷制御→Φ1B走査線→ボア加工という流れです。動画はボア加工が抜けてますね。トータル工数はで約124時間(フロントのみ)です。ぼちぼち行きます。

にほんブログ村 その他趣味ブログ 趣味の工作へ にほんブログ村 オヤジ日記ブログ 40代オヤジへ
おっ!と思ったらクリックお願い致しますm(_ _)m

続きを読む
posted by こくう at 23:01| Comment(0) | [CNC] キタッコ製作 | このブログの読者になる | 更新情報をチェックする

2018年12月11日

木工用への道

 今日は趣向を変えてみました。

 前々から木工用(ボンド)のプラ容器のデザインが洗練されているなと思っていましたが、良く見ると結構エグい形状をしているのに気付きました。ラベル面周りに軽くエッジが走っていてそこからのラウンドRはやらしいと感じます。これは面白そうという事でトレースしてみました。


 これでは良く分からないので久しぶりのレンダリング、ぽちっ。


 全然ダメですね。流石に一筋縄ではいきません。


 作り直しでver.2です。


 残念…。上部は改善出来ましたが3方向コーナーRが折れました。難しい。

 To be continued…

にほんブログ村 その他趣味ブログ 趣味の工作へ にほんブログ村 オヤジ日記ブログ 40代オヤジへ
おっ!と思ったらクリックお願い致しますm(_ _)m
posted by こくう at 22:46| Comment(0) | [CAD] モデリング日記 | このブログの読者になる | 更新情報をチェックする

2018年12月10日

防音ボックス製作 [シーズン2] 10

 今日も防音ボックス製作を進めました。


 といってもフタ側面部のMDFを切る位しか出来ませんでした…。今日から新企画をしようとしてましたが、まだ動けず…。

 あと、集じん機を購入しました。


 これで特に摺動部に付いた細かい切子をバキュームしたいです。吸引力はありそうですが煩そうなので、使用する時間が限られるかも知れません。

 ちょっと気になってRYOBIを調べてみると主力事業がダイカストだったとは全く知りませんでした。私的にはパワーツールで有名と認知していましたが、その事業は新会社へ譲渡したとの事です。

にほんブログ村 その他趣味ブログ 趣味の工作へ にほんブログ村 オヤジ日記ブログ 40代オヤジへ
おっ!と思ったらクリックお願い致しますm(_ _)m

ラベル:防音ボックス
posted by こくう at 23:06| Comment(0) | [DIY] 防音ボックス製作 | このブログの読者になる | 更新情報をチェックする

2018年12月09日

防音ボックス製作 [シーズン2] 9

 今日は防音ボックスフタ窓(アクリル)の製作をしました。


 アクリルカッターで切っていきます。


 これに穴をあけます。


 ボア加工中です。正直アクリルは苦手です。鈍い音が不安を煽ります。


 何とか出来ました。


 MDFの穴あけはダイソーコンビで攻めたいと思います。その前にドリル(Φ4.5)がT型ラチェットに合うかちょっと不安です。目検討ではOKそうですが…


 合いました。100均ありがたいと感じる今日この頃です。
