2019年01月23日

シャチホコ製作22

 今日もシャチホコのパス生成を行いました。やっと衝突なしのデータが出来ましたので、久しぶりに超高速行ってみましょう!



 知らない内に色がカラフルに…。Φ6Fエンドミル負荷制御→Φ2Fエンドミル負荷制御→Φ1Bエンドミル負荷制御→Φ1Bエンドミル走査線→Φ1Fエンドミル負荷制御の順になっています。もしかしたら、最後にΦ0.5Bエンドミル走査線を追加するかもです。

 今回は出来るだけスマートにという事で、

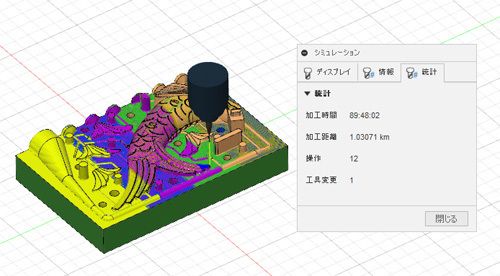

 左側の型の加工時間理論値は約90時間に対して

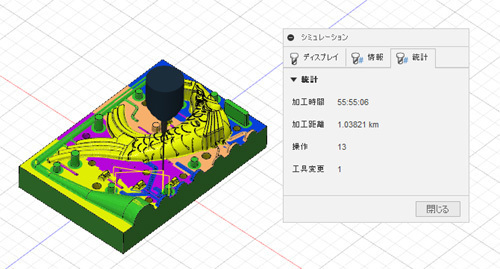

 今回の右側の型は約56時間。左右で若干形状は異なりますが、時間は大分早くなりました。明日から削って行きたいと思います。
