2019年02月07日

シャチホコ製作(ゴム型編)3

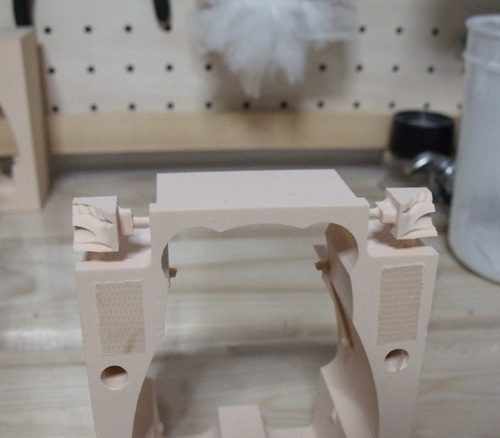

 今日もゴム型製作を進めましたが、その前に置き駒を仕上げておきます。

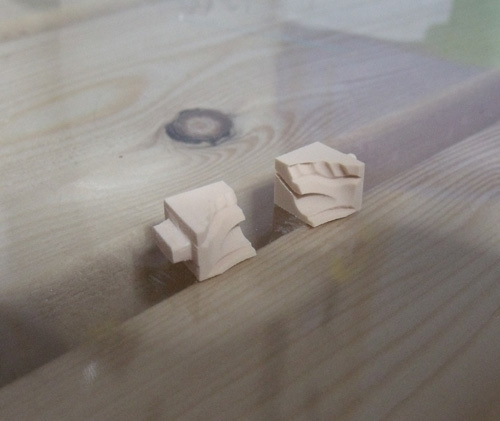

 こうして見るとまぁ~細かいです。

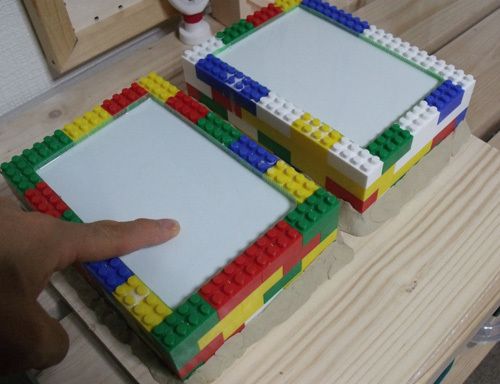

 外す前に手で触れてみて固まっているかどうか確認します。ちゃんと計量して硬化剤を入れたので問題ないとは思いますが、念の為…。結構な弾力がありシリコンゴムは完全に固まってましたのでブロックを外していきます。

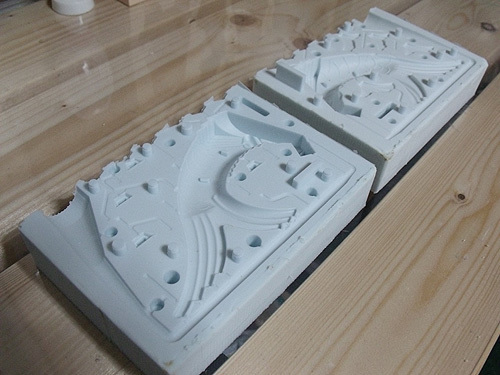

 気泡は全くなく良好です。周りのバリもざっくり切り落としています。流石に型からゴム型を作るとライナー部も綺麗に仕上がるので良いです。モデリングワックスは恐らくもうお役御免です。

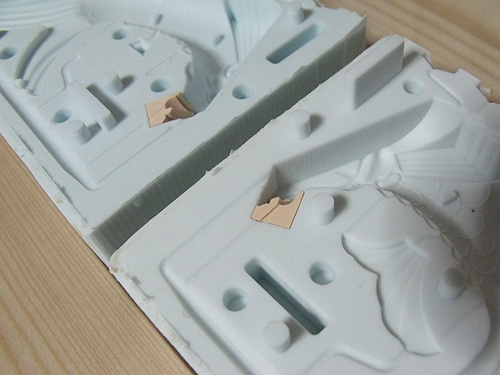

 置き駒もばっちりハマりました。あとはレジンを流し込むだけです。

にほんブログ村 その他趣味ブログ 趣味の工作へ にほんブログ村 オヤジ日記ブログ 40代オヤジへ
おっ!と思ったらクリックお願い致しますm(_ _)m


posted by こくう at 23:38| Comment(0) | [CNC] シャチホコ製作 | このブログの読者になる | 更新情報をチェックする

シャチホコ製作(ゴム型編)2

 今日はシリコンゴムを型に流していく作業をしました。


 忘れない内に離型剤を塗っておきます。


 次にシリコンゴムを開封後予備攪拌をしておきます。粘度を調整する為に鉄粉が入っているとの事なので、均一な粘度になるように攪拌します。


 容量計算結果からほぼ満注で400g必要なので、しっかり計量します。硬化剤は真冬だと5%投入との事なので20gをやはり計量しながら投入してシッカリねるねるねるねします。へっへっへっ、練れば練るほど色が変わって……テーレッテレー♪(←古いですね…^^;)


 型にシリコンゴムを投入していく訳ですが、一気に逝くと気泡だらけになりますので、ハケに付いたシリコンゴムを垂らしていくような感じで表面に薄くたい積させるようにします。大体埋まってきたら若干ペースアップして投入していきます。


 計算通りでした。もう一方の型にも同じ要領で投入していきます。


 冬場なので硬化で1日寝かせます…。

にほんブログ村 その他趣味ブログ 趣味の工作へ にほんブログ村 オヤジ日記ブログ 40代オヤジへ
おっ!と思ったらクリックお願い致しますm(_ _)m
posted by こくう at 00:06| Comment(0) | [CNC] シャチホコ製作 | このブログの読者になる | 更新情報をチェックする

2019年02月05日

シャチホコ製作(ゴム型編)1

 今日からシャチホコ製作(ゴム型編)という事で進めていきます。


 走査線加工で出来た0.1mmピッチの加工跡がちょっと気になるので、コンパウンドでざっくり磨いていきます。


 モデリングワックスでも意外と磨けてテカりが出てきました。


 ライナー部は流石に磨きません。


 まずはゴム型を取ります。ワークの周りにブロックを積んで、さらに内側を養生テープで目貼りします。そして、若干ブロックとワークの間に隙間が出来るので、そこに粘土を詰めます。さらにブロック根元の周りにも粘土を盛ってシリコンゴムが洩れないようにします。今日はここまでにしました。にしても夜の粘土は結構キツいものがあります。
 そういえば、容量計算をしてなかったので、割り出しておきたいと思います。

にほんブログ村 その他趣味ブログ 趣味の工作へ にほんブログ村 オヤジ日記ブログ 40代オヤジへ
おっ!と思ったらクリックお願い致しますm(_ _)m
posted by こくう at 23:54| Comment(0) | [CNC] シャチホコ製作 | このブログの読者になる | 更新情報をチェックする

2019年02月04日

判じ絵ハイパー カマス

 今日は判じ絵ハイパーという事でモデリングをしました。今回のお題は


 鎌+(クモの)巣でカマスですね。これをモデリングをすると


 そして、fusion360でレンダリング、ぽちっ。


 今回はハイパーなのでShade3Dでアニメーションします。では、アクション!




にほんブログ村 その他趣味ブログ 趣味の工作へ にほんブログ村 オヤジ日記ブログ 40代オヤジへ
おっ!と思ったらクリックお願い致しますm(_ _)m

続きを読む
posted by こくう at 23:29| Comment(0) | [CAD] モデリング日記 | このブログの読者になる | 更新情報をチェックする

2019年02月03日

シャチホコ製作29

 今日もシャチホコ製作を進めました。とりあえず、エラーで停止する事無く加工を終える事が出来ました。



 その後、ドライバーの入れ直しやファームのアップデート


 無事、v1.70になりました。

にほんブログ村 その他趣味ブログ 趣味の工作へ にほんブログ村 オヤジ日記ブログ 40代オヤジへ
おっ!と思ったらクリックお願い致しますm(_ _)m
posted by こくう at 22:08| Comment(0) | [CNC] シャチホコ製作 | このブログの読者になる | 更新情報をチェックする
×
