2019年03月24日

エンクロージャー製作(組み立て編)5

 今日もエンクロージャー製作を進めました。

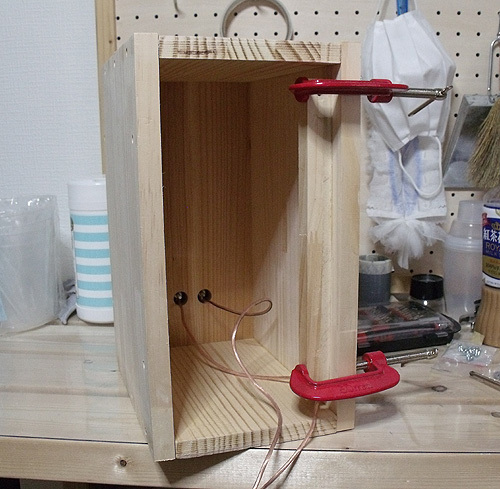

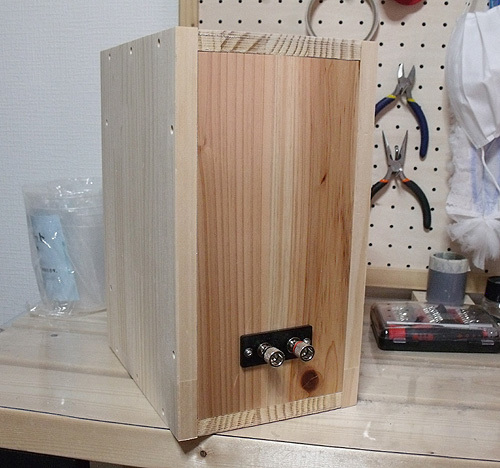

 2本目にもターミナルを取り付けます。


 あんまり進められませんでした…。何か足りないなと思っていたら、最後、エンクロージャー内部に吸音材を貼る作業がある事を忘れていました。確か内部全面に貼るのは良くないみたいで、一面貼ったら、その対面は貼らないと良いらしいです。前面が取り外せるので実験は可能ですが、まぁ~良いかな…。それより内部容量が変わると音が変わるので、何かモノを入れた時にどう音が変わるか試してみたいですね。

にほんブログ村 その他趣味ブログ 趣味の工作へ にほんブログ村 オヤジ日記ブログ 40代オヤジへ
おっ!と思ったらクリックお願い致しますm(_ _)m


posted by こくう at 23:59| Comment(0) | [CNC] エンクロージャー製作 | このブログの読者になる | 更新情報をチェックする

2019年03月23日

エンクロージャー製作(組み立て編)4

 今日もエンクロージャー製作を進めました。


 前面部にスピーカーユニットとダクトを取り付けました。


 2本目はここまで進みました。


 ターミナルにスピーカーケーブルを繋ぎ、反対側はファストン端子にしました。スピーカーケーブルはコーナンに売っていたもので一番高いモノをチョイスしました。といっても160円/mですが…。


 一応はんだでガッチリ固定します。

にほんブログ村 その他趣味ブログ 趣味の工作へ にほんブログ村 オヤジ日記ブログ 40代オヤジへ
おっ!と思ったらクリックお願い致しますm(_ _)m
posted by こくう at 23:05| Comment(0) | [CNC] エンクロージャー製作 | このブログの読者になる | 更新情報をチェックする

エンクロージャー製作(組み立て編)3

 今日はエンクロージャー製作を進めました。0時回ってしまいましたが…。


 内部パーツを取り付けますが、ここはミスる所なので慎重に考えてやります。まずは前面部に内部パーツを仮止めします。


 内部パーツに木工用ボンドを塗り、


 前面部ごと箱にセットしてハタ金で固定します。


 サイドから木ねじをねじ込み内部パーツを固定した後は前面部を取り外し、はみ出たボンドを拭き取ります。


 側面部を取り付け、その側面部にも内部パーツを取り付け、


 箱が出来ました。


 0.5mmほど隙間がある部分が出来ましたが、天然木なのでそれ位歪むでしょという事で全然OKです。明日は前面部にダクトとスピーカーユニット、背面部にターミナルを取り付けて、スピーカー1本目をフィニッシュさせたいと思います。

にほんブログ村 その他趣味ブログ 趣味の工作へ にほんブログ村 オヤジ日記ブログ 40代オヤジへ
おっ!と思ったらクリックお願い致しますm(_ _)m
posted by こくう at 00:39| Comment(0) | [CNC] エンクロージャー製作 | このブログの読者になる | 更新情報をチェックする

2019年03月21日

判じ絵 超(スーパー)?

 今日は判じ絵スーパーという事でモデリングをしました。今回のお題は…


 分からない…^^; という事で纏を左から順にモデリングしていきます。


 ゑに見えないかな…。では、レンダリング、ぽちっ。


 纏だから白(紙)ベースで良いのかな?

にほんブログ村 その他趣味ブログ 趣味の工作へ にほんブログ村 オヤジ日記ブログ 40代オヤジへ
おっ!と思ったらクリックお願い致しますm(_ _)m
posted by こくう at 22:16| Comment(0) | [CAD] モデリング日記 | このブログの読者になる | 更新情報をチェックする

2019年03月19日

エンクロージャー製作(組み立て編)2

 今日もエンクロージャー組み立てを進めました。



 右側面を取り付けました。


 内部パーツに爪付きナットを打ち込みます。ハンマーで叩いても良いんですが間違いなく煩そうなので、反対側の穴から小ねじを捻じ込み締結力を利用して食い込ませます。


 無事食い込みました。ハタ金を使っても良いと思います。

にほんブログ村 その他趣味ブログ 趣味の工作へ にほんブログ村 オヤジ日記ブログ 40代オヤジへ
おっ!と思ったらクリックお願い致しますm(_ _)m
posted by こくう at 23:44| Comment(0) | [CNC] エンクロージャー製作 | このブログの読者になる | 更新情報をチェックする
×
