2019年05月30日

木型製作 CNC編16

 下型、デザイン2の手直しをもう一回しました。


 最初のZ原点から-0.2mmオフセットして走査線加工をしました。


 この辺で良いでしょう。

 最後の柄、デザイン1の荒加工をしました。


 音がかなりうるさかったのでエンドミルを交換しました。

にほんブログ村 その他趣味ブログ 趣味の工作へ にほんブログ村 オヤジ日記ブログ 40代オヤジへ
おっ!と思ったらクリックお願い致しますm(_ _)m


posted by こくう at 21:55| Comment(0) | [CNC] 木型製作 | このブログの読者になる | 更新情報をチェックする

2019年05月28日

木型製作 CNC編15

 下型、デザイン2の仕上げ加工をしました。


 ムムムっ。ちょっと形状が細かかったでしょうか。完全にATフィールドを侵食した感じになっています。これは力技を発動させるしかないです。Z原点から-0.1mmオフセットした状態でZ原点0にして走査線加工をします。



 大分良くなりましたが、もう一発するかな…。窓の出っ張り加減が微妙でした。

にほんブログ村 その他趣味ブログ 趣味の工作へ にほんブログ村 オヤジ日記ブログ 40代オヤジへ
おっ!と思ったらクリックお願い致しますm(_ _)m

続きを読む
posted by こくう at 21:59| Comment(0) | [CNC] 木型製作 | このブログの読者になる | 更新情報をチェックする

2019年05月26日

バキュームフォーマー製作(レーザー編)3

 昨日はバキュームフォーマーを製作すべくレーザー加工をしてきました。


 めった切りです。ここまでパーツが多いとレーザー臭(MDFの焦げ臭)が半端ないです。マスキングテープを剥がす前にカット面をアルコール入りウェットティッシュで拭きますが、直ぐまっ茶色になります。2周回拭きました。嫌いじゃないけど、強過ぎるんですね。


 マスキングテープを大体剥がしました。で、その後組付をしていきますが問題発生(分かっていましたが…)。爪が穴に入らない…。嵌め合いはギリを狙って設計しましたが、これはレーザーの強弱にも影響され、想定より弱かったという事で寸法が爪は大きく、穴は狭くなり入らないという事に。まぁ~、穴カット面の焦げた部分が無くなる程度ヤスリ掛けをしました。



 木工用ボンドで接着すると強度は結構強いです。嵌合がガバガバじゃなければ寸法も出ます。

 Amazonで発注したリニアスライドレールなど中国発送品はまだ届かないのでまったり進めて行きます。

にほんブログ村 その他趣味ブログ 趣味の工作へ にほんブログ村 オヤジ日記ブログ 40代オヤジへ
おっ!と思ったらクリックお願い致しますm(_ _)m
posted by こくう at 22:59| Comment(0) | [DIY] 真空成型 | このブログの読者になる | 更新情報をチェックする

2019年05月25日

木型製作 CNC編14

 昨日、下型デザイン2の荒加工をしました。


 (CAMでの衝突を無くす為)結局、Φ2Fエンドミルで加工をしました。

 今日は中仕上げ(Φ1Bエンドミル)をしました。


 ここでもCAMで数十か所衝突が検出されていましたが、微々たるものという事で断行しました。今回は事なきを得ましたが多用は良くないですね。こういう時は負荷制御からポケット加工に切り替えた方が良いのかなと今感じました。


 大分、城の輪郭が出てきました。明日でデザイン2を仕上げる予定です。

にほんブログ村 その他趣味ブログ 趣味の工作へ にほんブログ村 オヤジ日記ブログ 40代オヤジへ
おっ!と思ったらクリックお願い致しますm(_ _)m
posted by こくう at 23:22| Comment(0) | [CNC] 木型製作 | このブログの読者になる | 更新情報をチェックする

2019年05月23日

バキュームフォーマー製作(レーザー編)2

 今週末はバキュームフォーマー製作でレーザー加工をする予定なので、レーザー加工の話をザクっとしたいと思います。

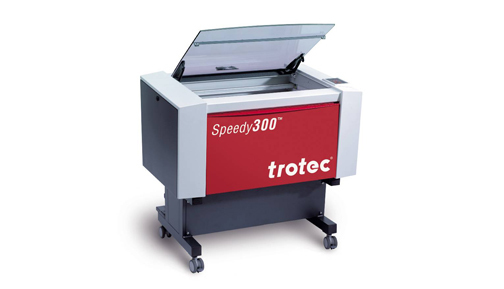

 レーザー加工をするにはデータを作る必要がありますが、機種によって若干ルールが異なりますので今回はTrotecのspeedyシリーズについて話します。

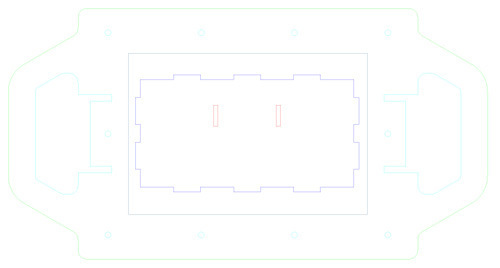

 大概、加工用データはadobeのイラストレーター(.ai)で作ります。上の図のように加工ライン(パス)を作り、その通りにレーザーヘッドが動くという仕組みになっています。
 色やラインの細さは予め決まっており、黒塗りつぶしは彫刻(若干焼いて彫り込む感じ)、それ以外の指定された色はカットに割り当てられており、色によってカット順番が決められています。

 カットする順番は結構重要であり、私は内から外に行くような順序でカットしていきます。


 ハニカム構造のテーブルの上に材料を載せて切りますが、ファブラボではテーブルと材料の間にスペーサーを噛ましてわざと材料を浮かせて切るようなルールになっている所が多いと思います。その理由を聞いた事はないですが、恐らく、Co2レーザーでハニカム状の金属のテーブルは切れないですが熱は持つので、その熱で材料の接地面に焼きが入るのでわざと浮かせるという事だと認識しています。材料にマスキングテープを貼るとベタ置きでも焼きはテープに入るので剥がせば綺麗という訳です。

 で、内から外に行くような順序でカットするのは、一番外側から切ると内側が抜け落ちてしまい、内側がデータ通りに切れなくなるからです。抜け落ちないように内側の下にもスペーサーを噛ましても、切り抜いた瞬間微小に動きます。それも結構命とりです。内側の方から切り抜いて行くとそれが抜け落ちてもそれ以上そのパーツは加工しないので、全く問題ありません。

 3Dプリンターは3Dデータが作れないとちょっと活用が難しいですが、レーザー加工はイラストレーターを使える人であれば可能なので(加工機はファブラボに行けば大概あり、予約も大概埋まっている…)敷居が低く、ニッチな所でブームが来ているような気がします。
