2019年05月22日

木型製作 CNC編13

 下型デザイン2の荒加工をしました。


 そろそろΦ3Fエンドミルが経たり気味になったような気がします。あくまでも感覚です。この木型までは使おうと思います。

にほんブログ村 その他趣味ブログ 趣味の工作へ にほんブログ村 オヤジ日記ブログ 40代オヤジへ
おっ!と思ったらクリックお願い致しますm(_ _)m

続きを読む


posted by こくう at 21:46| Comment(0) | [CNC] 木型製作 | このブログの読者になる | 更新情報をチェックする

2019年05月20日

木型製作 CNC編12

 下型、デザイン3の仕上げ加工が終わりました。


 どんな感じに仕上がっているかドキドキです。


 花びら中央のエッジも出ており良い出来です。何か工芸を感じました。

 とは言ってもまだ1/3です。先は長いです…。

にほんブログ村 その他趣味ブログ 趣味の工作へ にほんブログ村 オヤジ日記ブログ 40代オヤジへ
おっ!と思ったらクリックお願い致しますm(_ _)m
posted by こくう at 21:55| Comment(0) | [CNC] 木型製作 | このブログの読者になる | 更新情報をチェックする

2019年05月19日

バキュームフォーマー製作(レーザー編)1

 週末はMDFで作るバキュームフォーマーの割付図を作ったり、切り出しなどをしました。


 割付図です。ちょうど3×6に収まったので良かったです。早速、ロイヤルホームセンターで3×6のMDF(t=5.5mm)を購入してカットもしてもらいました。


 ここから大変な作業があります。マスキングテープを板の両面に貼っていきます。レーザー加工をするとカット部付近に焦げというかヤニが付着します。これが結構見た目が悪かったりするので、それを防止する為の作業です。マスキングテープにヤニが付着するのでそれを剥がすとMDFは綺麗です。まぁ~片面だけでも良いとは思いますが、MDFが薄い場合は片面だけ貼ると反りが出てきます。そうなると当然、レーザーの焦点が異なってきますので、切れる所と切れない所が出てくる場合があります。両面貼れば反りは相殺されます。元々の板が曲がっていたらダメですが…。


 全部貼りました。マスキングテープの消費量が半端ないです。ちなみにマスキングテープは3Mがオススメです。これで材料の準備は整いました。

にほんブログ村 その他趣味ブログ 趣味の工作へ にほんブログ村 オヤジ日記ブログ 40代オヤジへ
おっ!と思ったらクリックお願い致しますm(_ _)m
posted by こくう at 23:02| Comment(0) | [DIY] 真空成型 | このブログの読者になる | 更新情報をチェックする

木型製作 CNC編11

 今日は下型デザイン3の加工を進めました。


 Φ1Fエンドミルで荒加工した様子です。まだ、毛羽立ちが残っています。


 Φ1Bエンドミルで中仕上げを完了した様子です。さて、どんな感じで仕上がっているでしょうか?


 毛羽立ちは無くなりましたが、花びら部にまだ段差が見られます。仕上げ加工でどこまでなだらかに出来るかですね…。

にほんブログ村 その他趣味ブログ 趣味の工作へ にほんブログ村 オヤジ日記ブログ 40代オヤジへ
おっ!と思ったらクリックお願い致しますm(_ _)m
posted by こくう at 00:27| Comment(0) | [CNC] 木型製作 | このブログの読者になる | 更新情報をチェックする

2019年05月17日

バキュームフォーム(真空成型)製作

 今日は新たなネタが固まってきたので紹介したいと思います。

 今回、バキュームフォーム(真空成型)に挑戦します。真空成型とはwikiによると薄い熱可塑性樹脂の板を熱して軟化させ、木などで出来た元型に密着させて成型する手法との事です。それで必要になるのが真空成型機です。最初はVaquformを買っても良いかなと思ったんですが、十分活用出来るかどうか現時点では全く分からないという事で早々止めました。実はDIYで製作する事も出来て、調べてみると100均商品を組み合わせて作っている方が結構多いですが、それだと直ぐに飽きそうなのでもうちょっと凝ってみようと思いました。そこで、最初はアルミフレームを組み合わせて作ろうと思いましたが、かさばりそうなので最終的にはMDFをレーザー加工して作る事にしました。

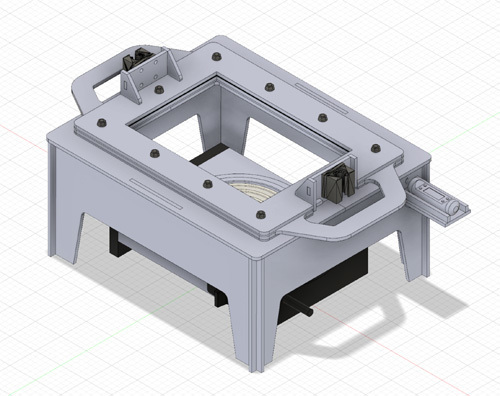

 早速、設計してみました。


 成型部はステンパンチングメタル、スライド部はリニアガイドレール&スライドユニットにし、吸引部はタンクフィッティング(樹脂)にして、掃除機に繋ぐなど無駄にこだわってみました。成型サイズはA4のクリアファイルを切って使用するイメージなので、A4より一回り小さいサイズに設定しました。


 ヒーター部はバラせるように簡易組み立て出来るようにして、密閉すると熱が籠ってヤバそうなので下の方は開放して、側面からクッキング温度計を設置出来るようにしました。加熱条件を探れるようにして、最終的に定量化出来たらなと妄想しています。

 最後に型ですが、もちろんCNCで作ります。

 早速、週末はレーザー加工出来るようにMDFを分割カットしようと思っています。

にほんブログ村 その他趣味ブログ 趣味の工作へ にほんブログ村 オヤジ日記ブログ 40代オヤジへ
おっ!と思ったらクリックお願い致しますm(_ _)m
posted by こくう at 22:06| Comment(0) | [DIY] 真空成型 | このブログの読者になる | 更新情報をチェックする
×
