2019年05月02日

木型製作 CNC編2

 『令和』おめでとうございます。

 令和元年という事でぼちぼちマイペースで行こうかなと思っています。

 久しぶりの更新なので上型の加工工程について書こうと思います。


 ほぼほぼ面出し工程です。トップから8mm掘り下げますが、なかなか良い音出るので現在刻んで攻めている所です。Φ4Fエンドミル、負荷制御。

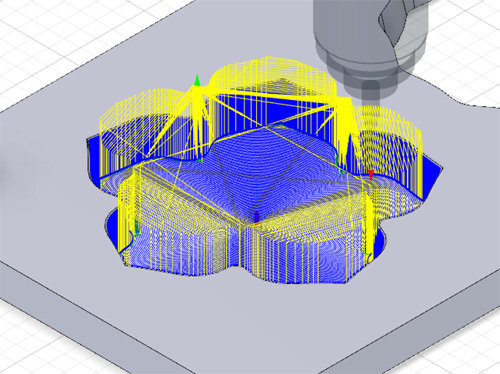

 デザイン3部の荒加工。Φ3Fエンドミル、負荷制御。


 デザイン3部の仕上げ加工。Φ1Bエンドミル、負荷制御。基本はこの構成です。

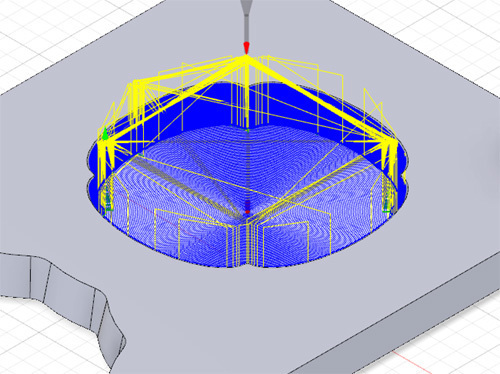

 デザイン2荒加工。


 デザイン2仕上げ加工。

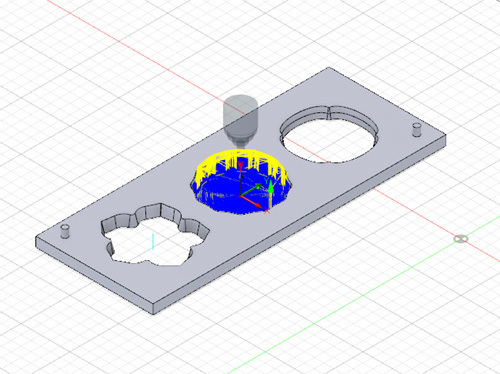

 デザイン1荒。


 デザイン1仕上。

 1工程10時間ほど掛かるので、さらに刻んでコツコツ進めるか、週末一気に進めるか悩ましいです。

にほんブログ村 その他趣味ブログ 趣味の工作へ にほんブログ村 オヤジ日記ブログ 40代オヤジへ
おっ!と思ったらクリックお願い致しますm(_ _)m


ラベル:木型 CAM Fusion360
