2019年05月19日

バキュームフォーマー製作(レーザー編)1

 週末はMDFで作るバキュームフォーマーの割付図を作ったり、切り出しなどをしました。


 割付図です。ちょうど3×6に収まったので良かったです。早速、ロイヤルホームセンターで3×6のMDF(t=5.5mm)を購入してカットもしてもらいました。


 ここから大変な作業があります。マスキングテープを板の両面に貼っていきます。レーザー加工をするとカット部付近に焦げというかヤニが付着します。これが結構見た目が悪かったりするので、それを防止する為の作業です。マスキングテープにヤニが付着するのでそれを剥がすとMDFは綺麗です。まぁ~片面だけでも良いとは思いますが、MDFが薄い場合は片面だけ貼ると反りが出てきます。そうなると当然、レーザーの焦点が異なってきますので、切れる所と切れない所が出てくる場合があります。両面貼れば反りは相殺されます。元々の板が曲がっていたらダメですが…。

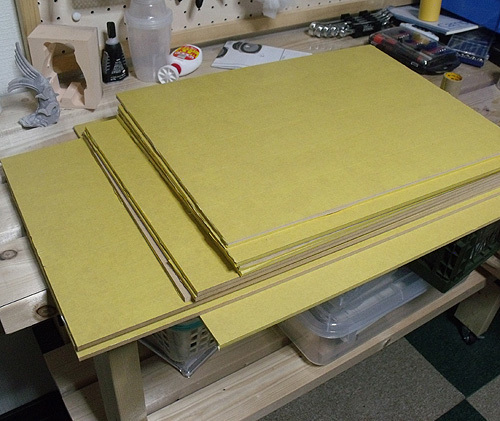

 全部貼りました。マスキングテープの消費量が半端ないです。ちなみにマスキングテープは3Mがオススメです。これで材料の準備は整いました。

にほんブログ村 その他趣味ブログ 趣味の工作へ にほんブログ村 オヤジ日記ブログ 40代オヤジへ
おっ!と思ったらクリックお願い致しますm(_ _)m


posted by こくう at 23:02| Comment(0) | [DIY] 真空成型 | このブログの読者になる | 更新情報をチェックする

木型製作 CNC編11

 今日は下型デザイン3の加工を進めました。


 Φ1Fエンドミルで荒加工した様子です。まだ、毛羽立ちが残っています。


 Φ1Bエンドミルで中仕上げを完了した様子です。さて、どんな感じで仕上がっているでしょうか?


 毛羽立ちは無くなりましたが、花びら部にまだ段差が見られます。仕上げ加工でどこまでなだらかに出来るかですね…。
