2018年11月19日

防音ボックス製作 [シーズン2] 4

 今日は防音ボックス製作を進めました。


 フタ上面部の骨組みです。1時間ちょいの作業でこの程度です。ネジ締めが結構固いのでそれに時間を取られます。確か今週は祝日があるので、その日にがっつり進める事が出来れば良いなと思っています。

にほんブログ村 その他趣味ブログ 趣味の工作へ にほんブログ村 オヤジ日記ブログ 40代オヤジへ
おっ!と思ったらクリックお願い致しますm(_ _)m

続きを読む


ラベル:防音ボックス
posted by こくう at 23:42| Comment(0) | [DIY] 防音ボックス製作 | このブログの読者になる | 更新情報をチェックする

2018年11月12日

防音ボックス製作 [シーズン2] 3

 今日は防音ボックス製作を進めました。


 角材のカットは早い段階で終わっていたんですが、組付けがなかなか着手出来なくて…。画像はフタ正面の骨組みです。

 あと、MDX-40のダストボックスに切子が大分溜まっていたので掃除しました。

にほんブログ村 その他趣味ブログ 趣味の工作へ にほんブログ村 オヤジ日記ブログ 40代オヤジへ
おっ!と思ったらクリックお願い致しますm(_ _)m
ラベル:防音ボックス
posted by こくう at 22:47| Comment(0) | [DIY] 防音ボックス製作 | このブログの読者になる | 更新情報をチェックする

2018年10月26日

防音ボックス製作 [シーズン2] 2

 今日は休みを取っていたので、昼から防音ボックスフタの材料を買いにロイヤルホームセンターへ行きました。


 多めにお金を持って行ったつもりだったんですが、材料費が結構高くなってしまったので無料分だけ切ってもらい(10カット)、後は自分で切る事にしました。


 今回は万力でガッチリ固定して、さらにくまモンのガワ(ケミカルウッド)をガイドにしてハンドソーで切りましたが、これが素晴らしく正確に切れます。4面計ってみても寸法が全く同じなので真っ直ぐ切れており非常に気持ち良いです。ガワは当然捨てる予定でしたが、今後は治具として利用する事にしました。この方法で早く斜め切りもしてみたいと思った今日この頃です。

にほんブログ村 その他趣味ブログ 趣味の工作へ にほんブログ村 オヤジ日記ブログ 40代オヤジへ
おっ!と思ったらクリックお願い致しますm(_ _)m

続きを読む
posted by こくう at 22:42| Comment(0) | [DIY] 防音ボックス製作 | このブログの読者になる | 更新情報をチェックする

防音ボックス製作 [シーズン2] 1

 今日は久しぶりに防音ボックスネタで行きます。フタは作り直しという事で再設計しました。

 前回のフタは確か20kgほどあり重過ぎて耐えられないという問題があったので、今回は軽さを最重視しました。MDFは9mm→2.5mm、遮音材は重過ぎるので廃止しました。アイソメ、三面図は以下の通りです。


 想像線がMDFの外形になります。


 角材で囲まれた凹部に前回使用したフェルト+ソネックスをはめ込んでいきます。この構造だと木枠、MDF、L字金具の重量(理論値)が6kg台で、それに吸音材の重量がプラスされるので7kg台を狙っていきます。気が向いたら正面に窓を作り透明アクリルを付けたいと思います。2.5mm厚のMDFだとカッターで切る事が可能なので、斜め切りはレーザー加工を使わなくて済みます。

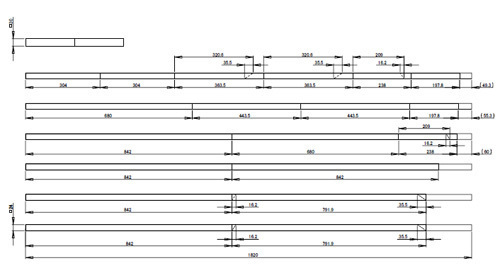

 角材の割付図は…

 長さ1820mmの角材を6本+αという事で大変そうです。MDFの割付も作らないと…。

にほんブログ村 その他趣味ブログ 趣味の工作へ にほんブログ村 オヤジ日記ブログ 40代オヤジへ
おっ!と思ったらクリックお願い致しますm(_ _)m

ラベル:防音ボックス
posted by こくう at 00:05| Comment(0) | [DIY] 防音ボックス製作 | このブログの読者になる | 更新情報をチェックする

2018年07月19日

遮音材剥がし3

 今日は防音ボックス、フタ側面部の遮音材剥がしをしました。


 この作業をやりながらふと思ったんですが、両面加工が出来るのであれば4面加工も多分出来るよね!?、いや間違いなく出来ると閃きました💡(←しゃもじにしか見えない)。前提としまして、素材が角材で例えば、〇〇にゃんで使用したサンモジュール(ケミカルウッド)80×80×100mmだったらイケますね。でも、やるんだったら難しい木材が良い(ドM…)。恐らく、考えてモデリングすれば6面も行けるんでしょうね(サポートを対角線状に這わせるようなイメージ)。次(遊星歯車)の次のネタにしたいと思います。

にほんブログ村 その他趣味ブログ 趣味の工作へ にほんブログ村 オヤジ日記ブログ 40代オヤジへ
おっ!と思ったらクリックお願い致しますm(_ _)m
posted by こくう at 23:30| Comment(0) | [DIY] 防音ボックス製作 | このブログの読者になる | 更新情報をチェックする
×
