2018年07月22日

○○にゃん完了

 今日は裏面仕上げ加工再トライという事で、Z軸原点出しをやり直して加工してみましたが、結果は変わりませんでした。なので、Z軸原点を少しづつマイナス側にオフセットして加工を繰り返し行い、削れる所まできたらそこを最終的なZ軸原点として仕上げ加工を行うという暴挙に出ました。そのやり方で裏面を仕上げました。
 加工終了後、捨て板からワークを外している時に○○にゃんにショックを与えてしまいバキバキっとサポートを折ってしまいましたが、角とか手足が折れなくて本当に良かったです。

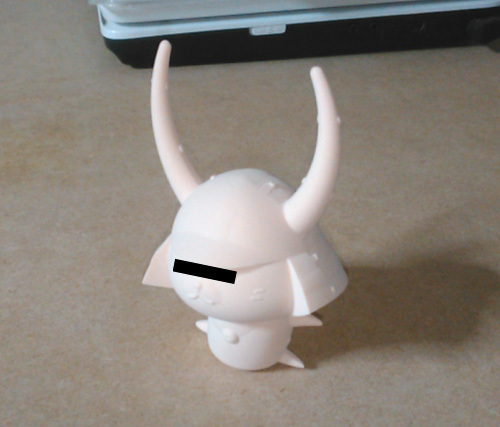

 ちょっとズレました。もう少し位置決め穴と平行ピンのクリアランスを詰める必要があります。まぁ~、ケミカルウッドなのでヤスればOKです。

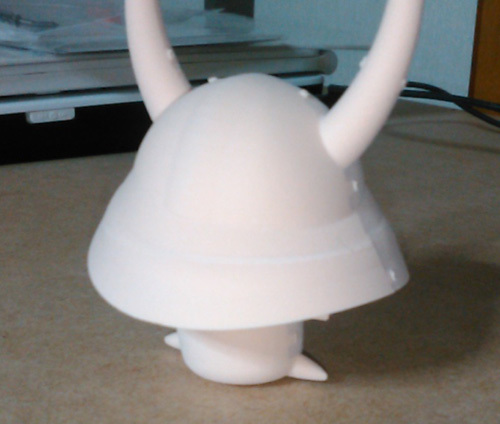

 後ろ姿は何か角があるきのこの山みたいです。

 今回、初めての3D形状での両面加工でしたが、何とか完了させる事が出来て良かったと感じました。これにて○○にゃん完了。

P.S.

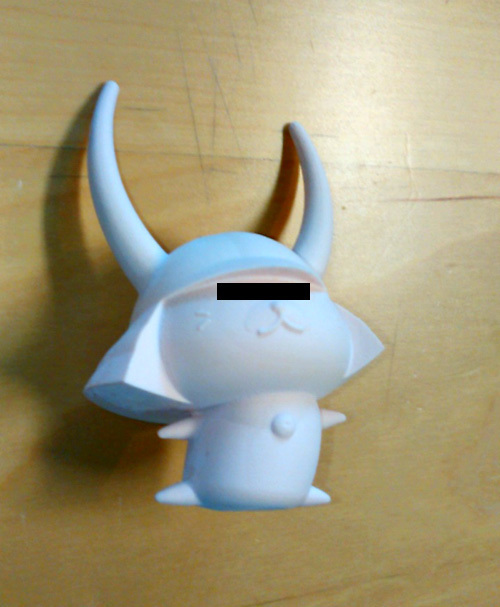

サポート残りはヤスって綺麗にしました。


にほんブログ村 その他趣味ブログ 趣味の工作へ にほんブログ村 オヤジ日記ブログ 40代オヤジへ
おっ!と思ったらクリックお願い致しますm(_ _)m


posted by こくう at 22:54| Comment(2) | [CNC] 〇〇にゃん製作 | このブログの読者になる | 更新情報をチェックする

2018年07月21日

裏面仕上げ1

 今日は裏面仕上げを行いました。


 といっても黒線から下の部分だけです。時間が余り取れなかったので仕上げを分割しました。でも、ほぼ空打ちでした…^^;


 腕周りや首のR部は削れましたが、それ以外の所は細かい段差が残っています。想定される原因としましては、中仕上げの仕上げ代を0.1mmにした為、ツール交換時のZ軸原点出しの誤差に吸収されてしまいスカったのではないかと考えられます。明日はガムテープで細かい切子を取り除いて(←ちゃんとやろうぜ)からZ軸の原点出しをして黒線から上の部分を削ってみたいと思います。

にほんブログ村 その他趣味ブログ 趣味の工作へ にほんブログ村 オヤジ日記ブログ 40代オヤジへ
おっ!と思ったらクリックお願い致しますm(_ _)m
posted by こくう at 23:20| Comment(0) | [CNC] 〇〇にゃん製作 | このブログの読者になる | 更新情報をチェックする

2018年07月17日

空打ち

 今日は肩の辺りの削り残しを除去すべく、Φ1ボールエンドミルで削りました。が、( --) ・・・・・・じ~・・・・と見ていると空打ちしているっぽいので早々止めました。何かミスったかとちょっと考えてみると何となく理由が見えてきました。


 表面で肩辺りの削り残し部を削った時に深く削った為、裏面で削る必要が無くなったという事だと感じました。という事で次の工程は仕上げ加工の走査線で12時間ほど掛かるので週末トライです(ちょっと送り速くしようかな…)。

 明日は遊星歯車を進めたいと思います。

にほんブログ村 その他趣味ブログ 趣味の工作へ にほんブログ村 オヤジ日記ブログ 40代オヤジへ
おっ!と思ったらクリックお願い致しますm(_ _)m
ラベル:CNC
posted by こくう at 22:03| Comment(0) | [CNC] 〇〇にゃん製作 | このブログの読者になる | 更新情報をチェックする

2018年07月16日

裏面の荒加工、中仕上げ

 今日は朝から裏面の荒加工、中仕上げを行いました。


 Φ6エンドミルで荒加工後、Φ3エンドミルでちょっとだけ中仕上げをしてしまった画。角があるまったけみたいです。


 中仕上げ後ですね。無事貫通しました。サポートも耐えてくれました。


 角部分の拡大してみても位置ズレは無さそうですが、兜側面部にちょっとした段差が見えますのでちょいズレかな。肩の辺りに削り残しがあると思われるので、明日はその部分をΦ1ボールエンドミルで攻めたいと思います。

にほんブログ村 その他趣味ブログ 趣味の工作へ にほんブログ村 オヤジ日記ブログ 40代オヤジへ
おっ!と思ったらクリックお願い致しますm(_ _)m
posted by こくう at 23:01| Comment(0) | [CNC] 〇〇にゃん製作 | このブログの読者になる | 更新情報をチェックする

2018年07月15日

表面加工完了

 今日は表面仕上げ加工を行いました。Φ1×30エンドミルにて走査線で仕上げていきます。


 走査線のピッチを0.1mmにしているので、パスが密集し過ぎて青くなっています。
 昨日、Φ3エンドミルで中仕上げをしましたが、兜のつばの根元辺りが逆鋭角になっており削り残しがあると思われるので、Φ1エンドミルで削る際、削り代が多過ぎて折れないだろうかと不安だったので、その部分が問題なく削れている所を確認してからジムに行きました。家に帰ってドキドキしながら見てみると問題なく加工が終了していました。


 それにしても、ブログを書きながら誰も居ない状態でCNCを走らせるのは流石に危険だなと感じたので、これからは外出する時は一旦止めてから外出するようにしたいと思います。みんなどうしているんだろう??と気になった今日この頃です。
