2018年09月17日

作業台4

 今日は作業台の組付を行いました。

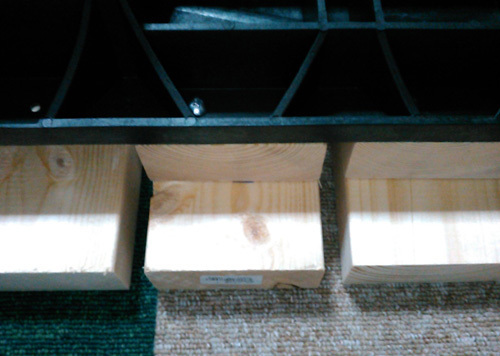

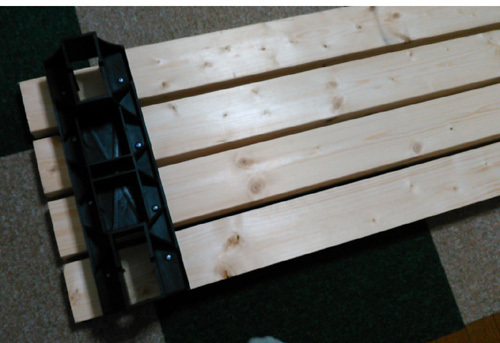

 まずは下の棚の部分を組付けます。2×4材だと間隔が出来るのでちゃんと測ってなるべく均等に並べています。必要に応じて養生テープなどでズレないように固定しておくと上手くシェルフリンクスと固定が出来ると思います。木ネジ留めはラチェットレンチがあるとかなり楽です。ドライバーでも出来ますが恐らく手に豆が出来ると思います。

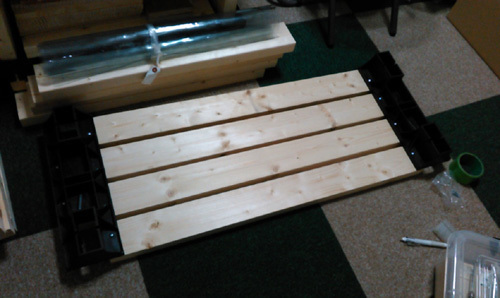

 これは天面の材料を一番下に置き、その上から棚Assyを置いた画です。単純にざっくりな位置合わせです。


 天面裏側に付けるシェルフリンクスの位置をマーキングしておきます。ここを間違えると脚が付かないので要注意です。

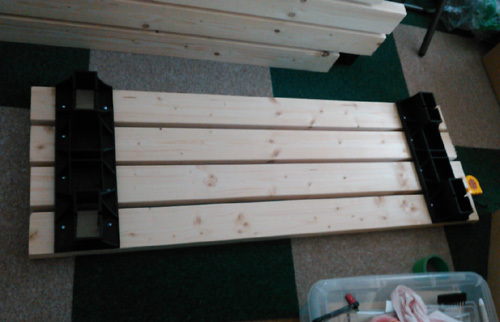

 とりあえず天面裏側にシェルフリンクスを仮止めした状態で止めておき、脚がちゃんと付くかどうか確認をしてみます。写真は大分歪んでいますが、脚は真っすぐ上を向いた状態で刺さっています。


 確認出来ましたので本締めをします。

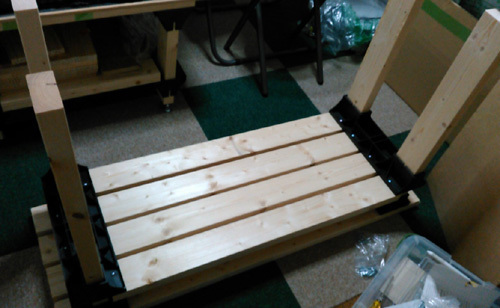

 天面裏側のシェルフリンクスに脚を刺して固定します。固定出来たら脚に棚を通して、狙った高さで固定していきます。

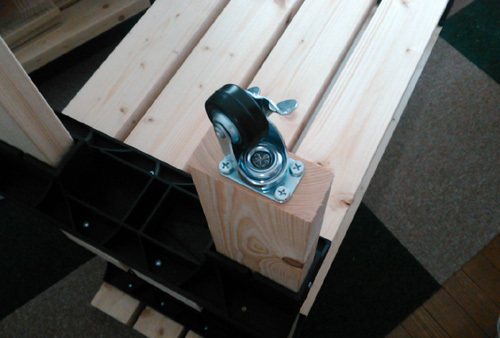

 最後は脚にコロを付けます。ストッパー付です。1個の耐荷重が25kgありますので合計100kg、MDX-40も載せられます(載せないけど…)。

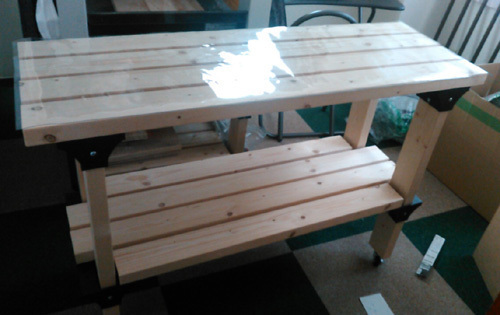

 別の所に使おうとしていたビニールシートが丁度合いそうなので上に載せて完成です。

 これにて作業台製作完了!

にほんブログ村 その他趣味ブログ 趣味の工作へ にほんブログ村 オヤジ日記ブログ 40代オヤジへ
おっ!と思ったらクリックお願い致しますm(_ _)m


posted by こくう at 17:02| Comment(0) | [DIY] 作業台 | このブログの読者になる | 更新情報をチェックする

2018年09月11日

作業台3

 今日は割付図の作成をしました。


 長さ2430mmの2×4を5本で収まりました。後はホームセンターに行くだけです。早く週末にならないかなと思う今日この頃です。でもその前にCNC周りを片付ける事もしなければならないのでこれからしたいと思います。

にほんブログ村 その他趣味ブログ 趣味の工作へ にほんブログ村 オヤジ日記ブログ 40代オヤジへ
おっ!と思ったらクリックお願い致しますm(_ _)m
ラベル:割付図 2×4材
posted by こくう at 20:52| Comment(0) | [DIY] 作業台 | このブログの読者になる | 更新情報をチェックする

2018年09月10日

作業台2

 今日は憧れの作業台の寸法決めをしました。まずはシェルフリンクスをザクっとトレースします。


 これに2×4材を配置していきます。折角なので、fusion360で恒例のレンダリング ぽちっ。


 私が以前買った2×4はSPF材でしたので(多分こればっかりだと思いますが…)、もっと白っぽいです。私は勝手にSPFを杉、パイン、ファルカタと思っていましたが(←適当やな)、ちゃんと調べてみるとSpruce(えそ松)とPine(松)Fir(もみ)の3種類を総称したものとの事でした。33点。グレーの床が四畳半になっていますので、圧迫感がない程度の大きさにしました。外寸は以下の通りです。


 最初は単純なテーブルをイメージしていましたが、下のデッドスペース勿体ないよねという事で棚を追加し、強度UPです。やっぱコロも付けたいので、ざっくり高さ800mm狙いです。割付図をすっかり忘れていたので明日作成したいと思います。

にほんブログ村 その他趣味ブログ 趣味の工作へ にほんブログ村 オヤジ日記ブログ 40代オヤジへ
おっ!と思ったらクリックお願い致しますm(_ _)m
posted by こくう at 22:00| Comment(0) | [DIY] 作業台 | このブログの読者になる | 更新情報をチェックする

2018年09月09日

作業台

 今日も引き続き引越しの片づけをしました。


 大分、ダンボールを処分したりして整理が出来て来たんですが、動かせる所までは行けませんでした。

 この部屋に作業台を置きたいと考えております。


 知っている人は知っている(←そりゃそうだ…)シェルフリンクス。made in U.S.A.。これ凄く手軽なんですね。2×4(ツーバイフォー)材で手軽にテーブルとか棚が作れるモノです。木の作業台って高いと思うんですが、これを使って2×4で組めば結構安くでガッチリした木のテーブルを作る事が出来ます。幅もカスタマイズ出来ますし。


 実は赤丸の部分の台もこれで作りました。シェルフリンクスを8個も使用して2x4材を4、5本買った記憶があるので少々値が張っていますが、単純なテーブルであれば5000円以下で立派な木のテーブルが出来ると思います。天板は2×4材じゃなくても良いと思われますが、集成材などでも大きな一枚板だとうって思う位高くなりますので、隙間が出来ますが2×4材にします。その上からベニア板を載せても良いですし(多分、しないとは思いますが…)。家に作業台って憧れる~♪と思う今日この頃です。
